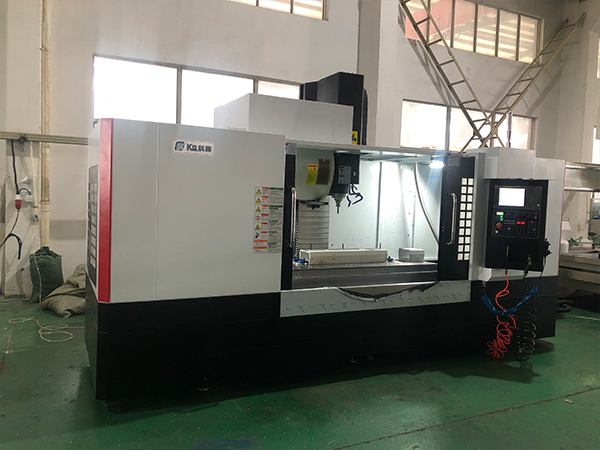

數控銑床是在一般銑床的基礎上發展起來的一種自動加工設備,數控銑床是一種加工功能很強的數控機床,那數控銑床是由那幾個部分組成的呢,接下來科鼎數控小編將介紹一下組成 數控銑床 的主要幾個部分。

 組成數控銑床的部分有哪幾個?

一、升降臺
在其左邊裝有鎖緊手柄,它的前端裝有長手柄可帶動錐齒輪及升降臺絲杠旋轉,從而取得升降臺的升降運動。
二、作業臺
    作業臺與床鞍支承在升降臺較寬的水平導軌上,作業臺的縱向進給是由安裝在作業臺右端的伺服電動機驅動的,經過內齒帶輪帶動精細滾珠絲杠副,從而使作業臺取得縱向進給。作業臺左端裝有手輪和刻度盤,以便手動操作進給。進步了導軌的耐磨性、運動的平穩性和精度的保持性,消除了低速匍匐現象。

三、銑頭部分
    銑頭部分由有級變速箱和銑頭兩個部件組成。銑頭主軸支承在高精度軸承上,確保主軸具有高反轉精度和杰出的剛性。主軸裝有快摯簇刀螺母,選用機械無級變速,調理規模寬、傳動平穩、操作方便。制動機構能使主軸敏捷制動,節約輔佐時刻。制動時經過制動手柄,撐開止動環使主軸當即制動。起動主電動機時,應留意松開主軸制動手柄。銑頭部件還裝有伺服電動機、內齒帶輪、滾珠絲杠副及主軸套筒,它們構成垂向進給傳動鏈,使主軸作筆直方向直線運動。
四、橫向進給部分
    在升降臺前方裝有交流伺服電動機,驅動床鞍作橫向進給運動,其作業原理與作業臺縱向進給相同。別的,在橫向滾珠絲杠前端還裝有進給手輪,可完成手動進給。

五、床身
床身內部加強肋安置合理,具有杰出的剛性,底座上設有四個調理螺栓,便于機床調整水平,切削油池設在床身內部。
六、數控銑床主軸箱結構
包含主軸箱體和主軸傳動體系,用于裝夾刀具并帶動刀具旋轉,主軸轉速規模和輸出扭矩對加工有直接的影響。
七、切削油冷卻體系
   冷卻部分由切削油泵、出油管、回油管、開關及噴嘴等組成。切削油泵安裝在機床底座的內腔里,將切削油從底座內儲油池泵至出油管,再經噴嘴噴出,對切削區進行冷卻。光滑部分選用機動光滑方式,用光滑泵經過分油器對主軸套筒、導軌及滾珠絲杠進行光滑,以進步機床的運用壽命。
