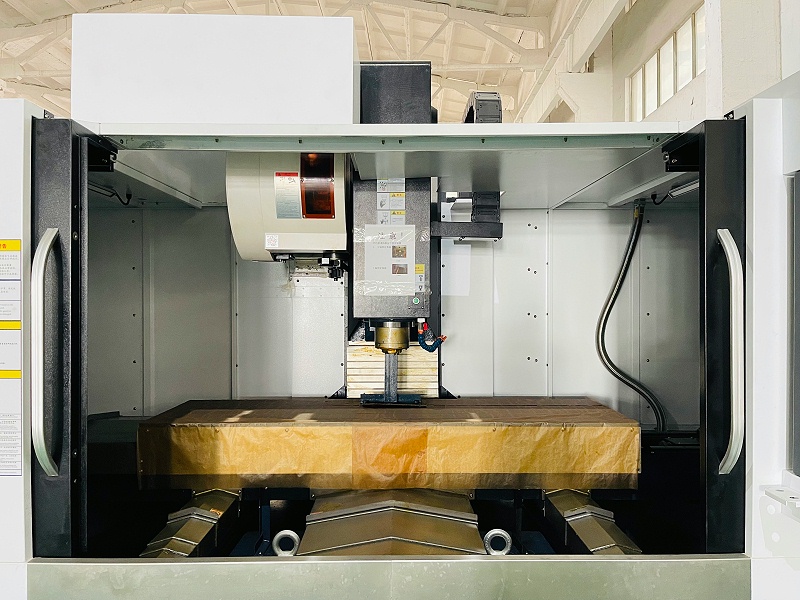

3+2的五軸加工中心如何來設置G54的x y坐標系，由于咱們這個系統是發那科的系統，它是沒有帶刀尖跟隨的，設置坐標的方式和傳統的不太一樣。

首先第一步，要保證在B0的情況下把工作面打平，在B0C0的狀態下接下來把y 相對坐標清零，然后在夾具上面夾一個材料（盡量靠中心）沿著y軸飛一刀，接下來讓c軸轉一個180 度，然后原路在銑過去一刀，測量結果是29.8，加上刀具直徑10毫米就是39.84/2 ，那么就是19.92，我們就可以在G54這邊系當中設置x 負的19.92，然后測量這樣呢就可以設置好我們這個x軸的這個中心，接下來我們就要分這個y 方向，沿著x方向銑一刀，接下來c再轉180 度，然后沿著原路方向在銑一刀，在測量我們這個地方的寬度是23.92加上刀具10個毫米除以2 呢就是16.96，接下來只需要在我們這個坐標系當中y軸輸入，y-16.96 ，在選擇測量，這樣就可以把我們這個x和y的中心設置好了。

3+2的五軸加工中心設置坐標系，你學會了嗎？
